1. Regulacje prawne i normy obowiązujące w Polsce
W Polsce rynek butli wysokociśnieniowych i ich osprzętu (zaworów) podlega rygorystycznemu nadzorowi technicznemu. Kluczowe akty prawne i normy to:
- Ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz.U. 2024 r. poz. 1194) – definiuje ogólne zasady bezpieczeństwa urządzeń technicznych.
- Rozporządzenie Ministra Aktywów Państwowych z dnia 9 grudnia 2021 r. w sprawie warunków technicznych dozoru technicznego, jakim powinny odpowiadać urządzenia ciśnieniowe oraz niektóre rodzaje urządzeń technicznych (Dz.U. 2021 r. poz. 2269).
- Dyrektywa 2010/35/UE (TPED) – wdrożona w Polsce Ustawą o systemie oceny zgodności, dotycząca przewoźnych urządzeń ciśnieniowych (oznakowanie znakiem "Pi" (π)).
Najważniejsze normy techniczne (PN-EN):
- PN-EN ISO 10297: Zawory do butli gazowych – Specyfikacja i badania typu.
- PN-EN ISO 15996: Zawory do butli gazowych – Zawory z utrzymywaniem ciśnienia szczątkowego (RPV).
- PN-EN ISO 11114: Kompatybilność materiałów butli i zaworów z gazami.
- PN-EN ISO 12209: Wyjścia zaworów butli do gazów do oddychania – Połączenia gwintowe i jarzmowe.
2. Podział zaworów ze względu na medium
Wybór zaworu jest ściśle podyktowany właściwościami fizykochemicznymi gazu.
Gazy sprężone (np. Tlen, Azot, Argon)

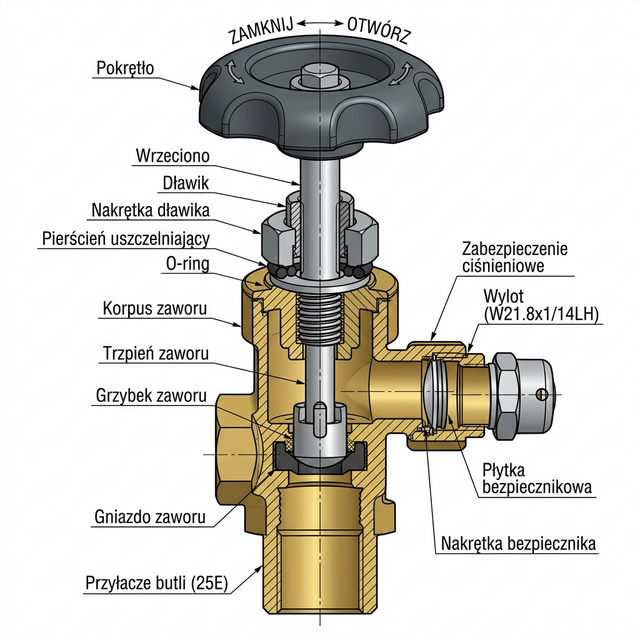

Stosuje się zawory dławnicowe lub membranowe. Tlen wymaga zaworów o wysokiej czystości tłuszczowej, aby uniknąć samozapłonu w kontakcie z tlenem pod ciśnieniem.
Gazy ciekłe – Dwutlenek Węgla (CO2)
Zawory do CO2 w Polsce muszą być wyposażone w bezpiecznik (płytkę bezpieczeństwa / bursting disk), zgodnie z wymaganiami UDT (Urząd Dozoru Technicznego).
- Płytka bezpieczeństwa: Jest to miedziana membrana zintegrowana ze śrubą oporową w korpusie zaworu. Pęka ona pod wpływem ciśnienia (zazwyczaj przy 190–250 bar), co zapobiega rozerwaniu butli w wyniku gwałtownego wzrostu ciśnienia (np. przy pozostawieniu butli w silnie nasłonecznionym samochodzie).
Zawory systemowe (ppoż): W Stałych Urządzeniach Gaśniczych (SUG) stosuje się zawory szybko-otwieralne (High Flow Valves). Są one sterowane:
- Elektrycznie (przez elektrozawór/solenoid),
- Pneumatycznie (gazem z butli pilotowej),
- Ręcznie (przycisk/dźwignia).
Charakteryzują się one możliwością błyskawicznego wypuszczenia całej zawartości butli w ciągu kilku sekund. Często posiadają również wskaźnik/manometr zintegrowany z korpusem (np. systemy GCE lub Sinorix).
Gazy palne i toksyczne
Zabezpieczenie przed pomyłką polega na stosowaniu lewych gwintów (LH) oraz specyficznych średnic przyłączy.
3. Rodzaje gwintów i ich zastosowanie w Polsce (Standardy PN i DIN)
W Polsce system przyłączy oparty jest na normach PN-EN oraz kompatybilnym standardzie DIN 477. Poniżej zestawienie precyzyjnych przyłączy wylotowych:
| Gaz / Medium | Typ Gwintu Przyłącza | Norma (DIN 477) | Uwagi |
|---|---|---|---|
| Gazy palne (Wodór, Metan) | W 21,8 x 1/14" LH | Nr 1 | Gwint lewy, nacięcie na nakrętce |
| Acetylen | Jarzmo (Bow / Yoke) | Nr 3 | Przyłącze strzemiowe, uszczelka płaska |
| Argon, CO2, Hel, Mieszanki | W 21,8 x 1/14" | Nr 6 | Gwint prawy |
| Tlen (Techniczny i Medyczny) | G 3/4" | Nr 9 | Gwint prawy, standard przesyłowy |
| Azot | W 24,32 x 1/14" | Nr 10 | Gwint prawy |
| Nadtlenek azotu (Leczniczy) | G 3/8" | Nr 11 | |
| LPG (Propan-Butan) | W 21,8 x 1/14" LH | - | Z uszczelką wewnętrzną gumową |
Gwinty przyłączeniowe szyjki butli (Cylinder neck threads):
- M25x2 (ISO 11191): Standard dla butli stalowych i aluminiowych (np. nurkowe, przemysłowe 50L).
- M18x1,5: Popularny w butlach kompozytowych (straż pożarna, medyczne).
- 17E / 25E (Gwinty stożkowe): Stosowane w starszych typach butli (np. niektóre butle CO2 2kg lub stare butle stalowe).
- 3/4" NPSM: Spotykany w butlach nurkowych z rynku USA (wymaga szczególnej uwagi przy serwisie w UE).
4. Zawory nurkowe – Analiza szczegółowa i budowa
Zawory nurkowe muszą spełniać normę PN-EN ISO 12209 oraz być odporne na korozję galwaniczną (powłoki chromu/niklu na mosiądzu).
Budowa techniczna:
- Mechanizm składa się z teflonowego lub nylonowego grzybka (seat), który jest dociskany do metalowego gniazda za pomocą trzpienia (spindle).
- Bezpieczeństwo: Większość zaworów nurkowych (szczególnie na rynek USA, rzadziej w EU) posiada bezpiecznik pękalny ("burst disc") umiejscowiony z tyłu korpusu.
- Rurka syfonowa: Montowana wewnątrz butli, ma za zadanie pobierać gaz z górnej części zbiornika, co chroni automat przed ewentualną wodą lub rdzą zebraną na dnie butli.
Standardy wyjścia (Przyłącza do automatu):
- DIN (G 5/8"): Wyjście gwintowane. Bardzo odporne na uderzenia, pozwala na bezpieczną pracę przy ciśnieniu 300 bar. Automat wkręca się do środka zaworu.
- INT / YOKE: Standard zaciskowy, popularny w turystyce. Jarzmo automatu obejmuje zawór i dociska go śrubą. Max ciśnienie to zaledwie 232 bar.
WAŻNE! Stosowanie adapterów (przejściówek) między różnymi rodzajami przyłączy (np. z tlenu na argon) jest surowo zabronione i grozi śmiercią lub kalectwem z powodu niekompatybilności chemicznej i ciśnieniowej.
Bibliografia i źródła weryfikacyjne:
- GCE Group Knowledge Base – Specyfikacje techniczne zaworów przemysłowych i nurkowych (gcegroup.com).
- Fabryka Armatur Swarzędz – Katalog zaworów do gazów technicznych i CO2 (fa-swarzedz.com.pl).
- ROZPORZĄDZENIE MINISTRA AKTYWÓW PAŃSTWOWYCH z dnia 9 grudnia 2021 r. (Poz. 2269).
- Messer Polska – Tabela przyłączy gazowych i standardy bezpieczeństwa.
Artykuł przygotowany zgodnie z aktualnymi wytycznymi UDT i normami PN-EN (stan na 2026 r.).
